K400 PLUS専用 デュアルアームスイング キーボードマウント 3Dプリント用データ販売

K400plusキーボードアーム.7z

レーシングシミュレーター向けに設計した、Logicool K400 PLUS専用のデュアルアーム式キーボードマウントです。
【キーボードURL】
https://www.logicool.co.jp/ja-jp/shop/p/k400-plus-touchpad-keyboard

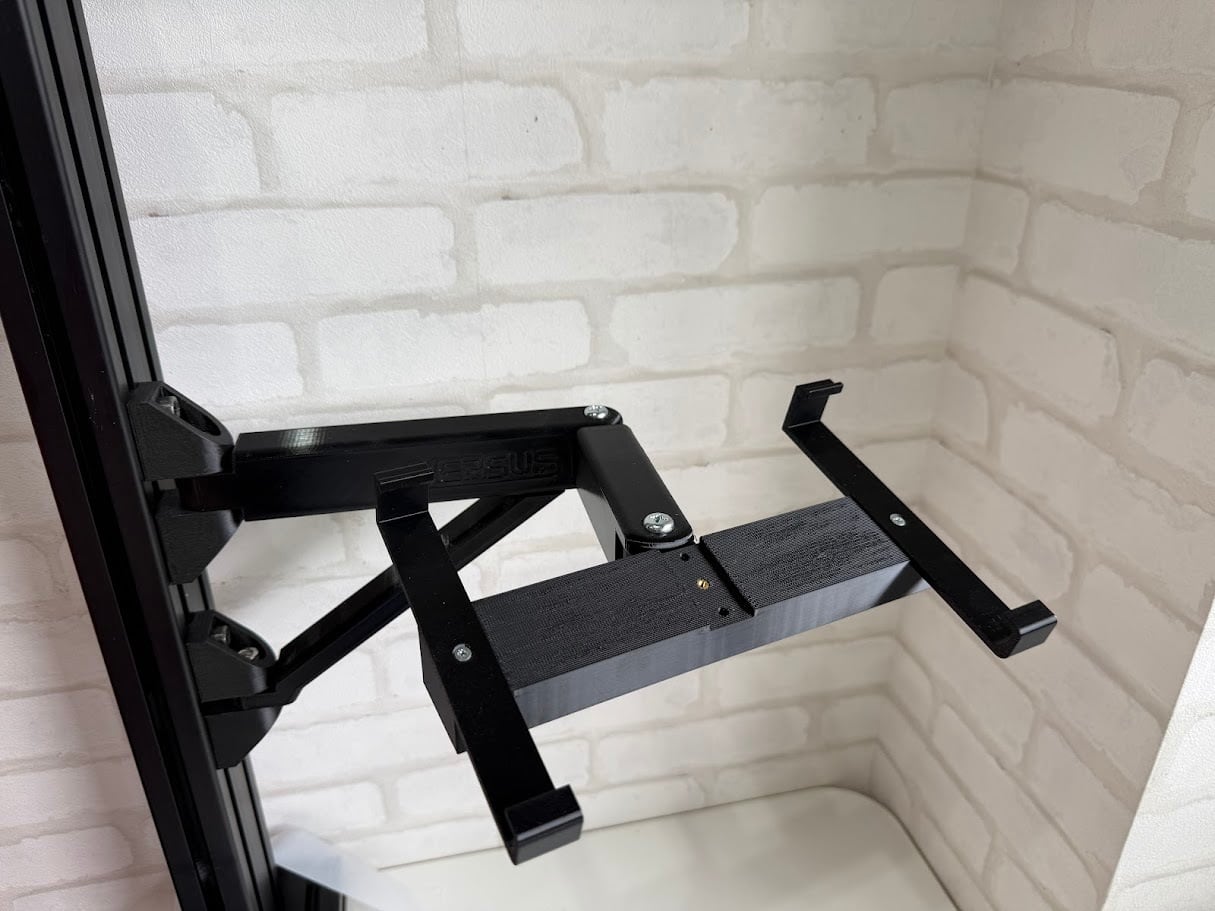

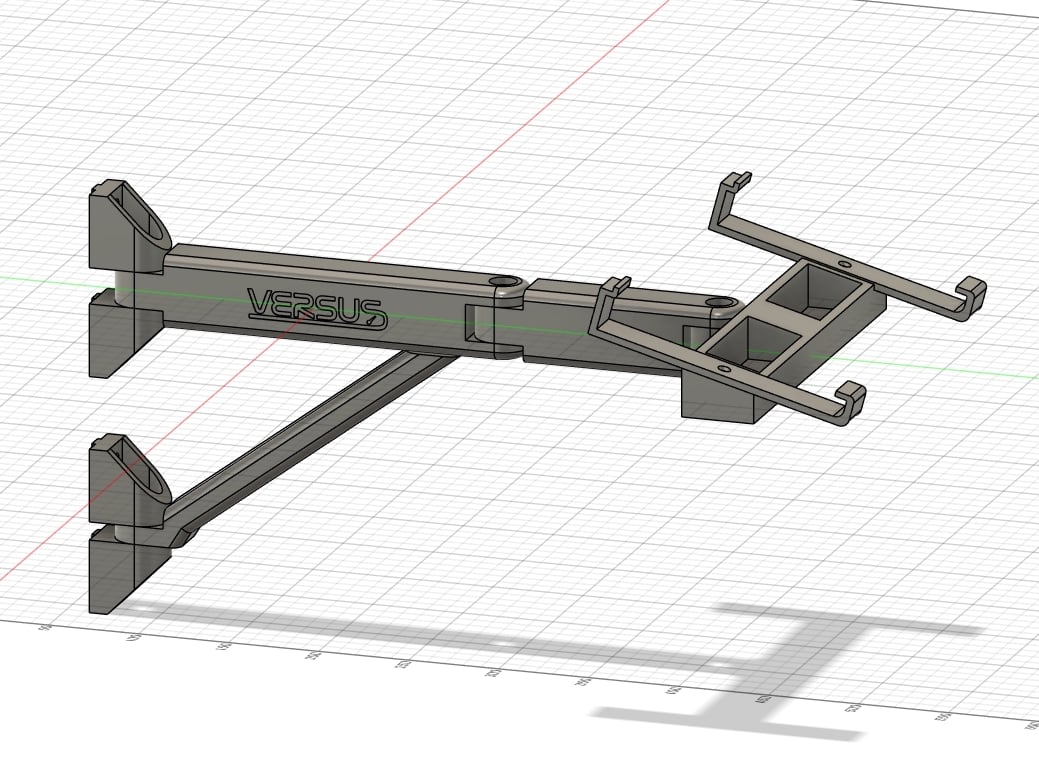

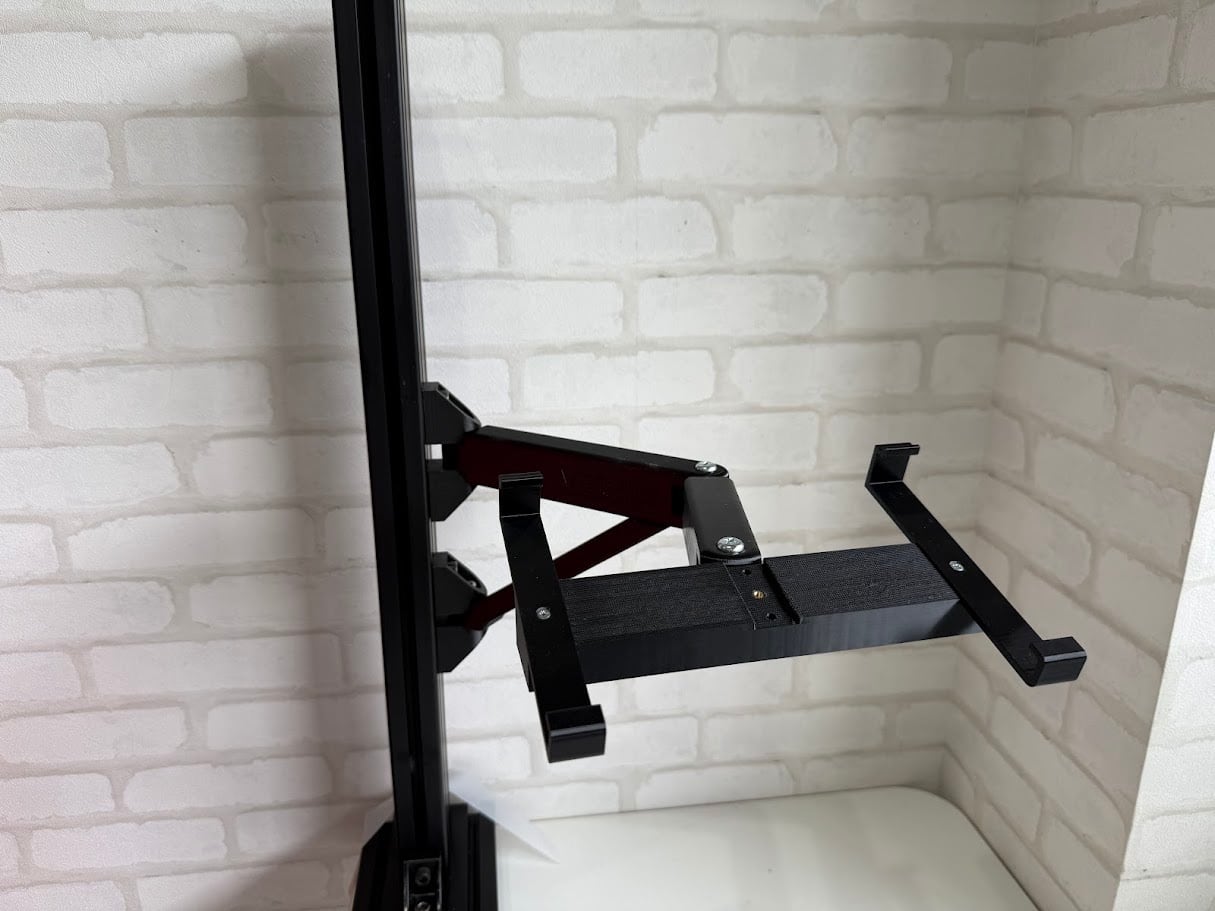

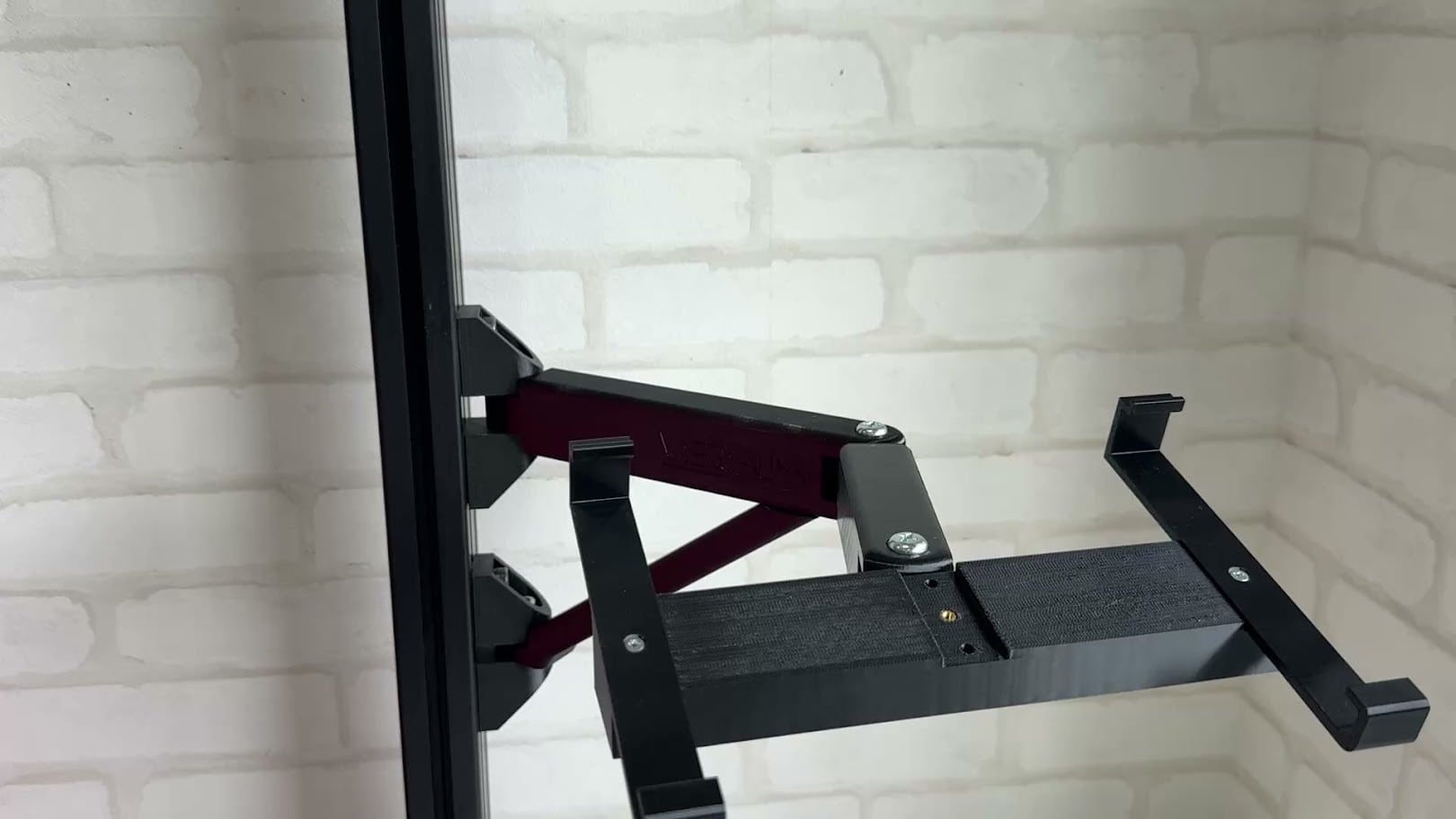

40シリーズアルミフレームへの取り付けを想定しており、2関節のアーム構造により、使用時はキーボードを手元へ引き寄せ、不要な時は横方向へ収納できる設計です。
本商品は完成品ではなく、3Dプリンターで製作していただくためのデータ販売商品です。
商品内容
- 3Dプリント用データ一式
- STLデータ
- STEPデータ
※販売内容は商品ページ記載のデータがすべてとなります。
対応
- キーボード：Logicool K400 PLUS
- フレーム：40シリーズアルミフレーム
推奨材料
- PETG
強度が必要な部分があるため、PLAよりもPETGでの製作を推奨しています。
印刷設定や使用する3Dプリンターによって、強度・表面状態・寸法精度は変わります。
別途ご用意いただく部品
可動部には以下の金属部品が必要です。
- M8 × 40mm ボルト：2本
- M8 × 45mm ボルト：1本
- M8 × 35mm ボルト：1本
- M8ナット：4個
- M3 × 10mm ボルト：2本
- M3インサートナット：2個

※M3インサートナットを使用することで、
キーボードトレイをしっかり固定でき、
繰り返し脱着する場合にも使いやすくなります。
M3インサートナットの施工が難しい場合は、
M4程度の皿ビスで直接固定していただいても問題ありません。
ただし、M3インサートナット＋M3 × 10mmボルトでの固定を推奨しています。

ご購入前に必ずご確認ください
本商品はデジタルデータのみの販売です。
以下のものは付属しません。
- 完成したキーボードアーム本体
- ボルト
- ナット
- ワッシャー
- インサートナット
- フレームナット
- キーボード
- アルミフレーム
3Dプリンター本体、材料、金属部品等は購入者様にてご用意ください。
印刷・組立について
- 3Dプリンターの機種
- ノズル径　0.4㎜
- 使用材料　PETG又はPETG(CF)
- 積層ピッチ　0.2㎜
- 壁厚 4~6
- インフィル 15％以上
- 印刷方向
などによって、仕上がりや強度が変わります。
販売データは実際の使用を想定して設計していますが、印刷条件や組立方法による強度・耐久性を保証するものではありません。
アーム部分に体重を掛けたり、キーボード以外の重量物を載せたりしないでください。
商品写真について
商品ページに掲載している写真は、試作品や開発途中のモデルを含む場合があります。
商品写真と実際に販売するデータには、形状・寸法・細部の構造などに一部変更点がある場合があります。
機能や基本構造に大きな違いがない範囲で改良を行う場合がありますので、あらかじめご了承ください。
実際に販売される内容は、ご購入時にダウンロードいただくデータを正式仕様とさせていただきます。
デジタル商品のための注意事項
- データ商品の性質上、購入後の返品・交換は原則お受けできません。
- データの再配布・転売・共有は禁止です。
- データを使用して製作した商品の販売可否については、販売条件を別途商品ページに記載することをおすすめします。


重要！【3Dプリント用データ 利用規約】
本商品は、3Dプリンターで製作するためのデジタルデータ商品です。
ご購入いただいた時点で、以下の内容に同意いただいたものとします。
利用について
- 購入者本人による個人利用が可能です。
- 法人・店舗・学校・施設等での自社利用も可能です。
- 本データを使用して製作した完成品の販売は、原則禁止です。
- 商用販売をご希望の場合は、事前にVERSUSへお問い合わせください。
禁止事項
以下の行為は禁止します。
- STL・STEP等のデータの再配布、転売、共有
- SNS、ファイル共有サービス等へのアップロード
- データを一部変更しただけの状態での再配布・販売
- 本データを基にした設計データの無断販売
- VERSUSの名称・ロゴ・商品画像の無断使用

3Dプリント製品について
- 3Dプリンターの機種、材料、設定、印刷方向により、強度・寸法・仕上がりは異なります。
- 使用前に、割れ・変形・ボルトの緩み等がないか確認してください。
- アーム部分に体重を掛けたり、キーボード以外の重量物を載せないでください。
- 本データを使用したことによる破損・事故・損害について、当方では責任を負いかねます。
商品写真について
商品写真には試作品や旧仕様が含まれる場合があります。
販売中のデータと、形状・寸法・細部に一部変更点がある場合がありますので、あらかじめご了承ください。
実際にダウンロードいただいたデータを正式仕様とします。
返品・返金について
デジタル商品のため、ダウンロード後の返品・返金は原則お受けできません。
ただし、データ破損など当方に不備がある場合は個別に対応いたします。
権利について
本データの著作権および設計に関する権利はVERSUSに帰属します。
データ購入後も、著作権そのものが購入者へ移転するものではありません。
設計・販売：VERSUS
